3. Преобразователи частоты для электродвигателей с короткозамкнутым ротором

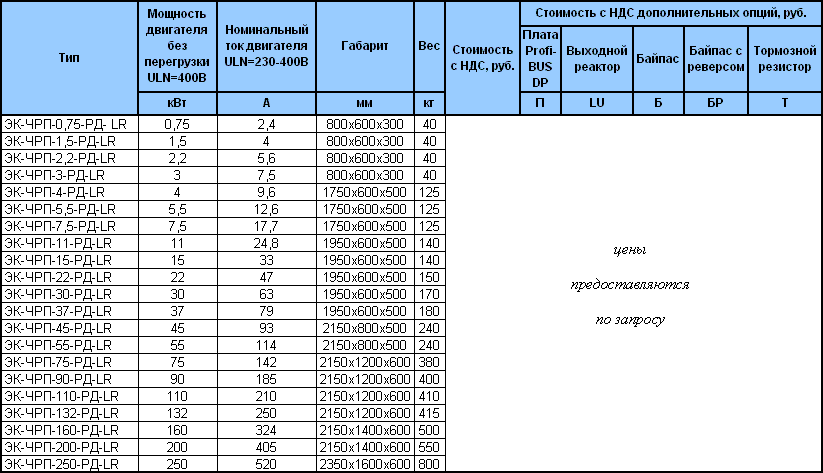

3.1. Преобразователь частоты ЭК-ЧРП шкафного исполнения мощностью 0,75-250 кВт
Примечания:
- шкаф ЭК-ЧРП представляет собой конструктивно законченный блок и включает в свой состав ПЧ серии AVy, входной реактор, автоматические выключатели защиты силовых и логических цепей, силовой клеммный ряд и клеммны ряд сигналов управления, вентиляторы охлаждения. Все оборудование размещено в шкафу, на двери шкафа устанавливаются органы управления, сигнализации и индикации.
- шкафы мощностью до 3кВт изготавливаются в навесном исполнении, остальные - напольном, исполнение шкафов до 132кВт IP54, от 160 кВт исполнение IP23, диапазон рабочих температур от 0 до +40 0С (возможно по запросу изготовление шкафа с большим IP и большим диапазоном рабочих температур);
- входной реактор стандартно установлен внутри шкафа; установка выходного реактора требуется при длине выходной линии (от ПЧ до двигателя) более 20 м.
- по запросу шкаф ЭК-ЧРП может быть изготовлен на напряжение 690 В.
3.2. Преобразователь частоты AVу
Примечания:
- преобразователь частоты представляет собой навесной блок исполнения IP20, требующий обвязки дополнительным оборудованием (автоматическими выключателями защиты, реакторами и т.п.);
- преобразователь KBX - исполнение с тормозным транзистором (позволяет подключить резистор для динамического торможения двигателя), KXX - без тормозного транзистора. На преобразователи мощностью от 75 кВт возможна установка выносного тормозного модуля.
- преобразователь поставляется с заводской конфигурацией входных/выходных сигналов управления, возможно конфигурирование преобразователя под схему Заказчика по дополнительному соглашению;
- возможна поставка выносного пульта управления (схема согласовывается с Заказчиком) с конфигурированием преобразователя под этот пульт;
- установка входного реактора не требуется только в случае питания ПЧ от трансформатора соизмеримой мощности;
- для ПЧ требуется установка выходного реактора при длине выходной линии (от ПЧ до двигателя) более 20 м.

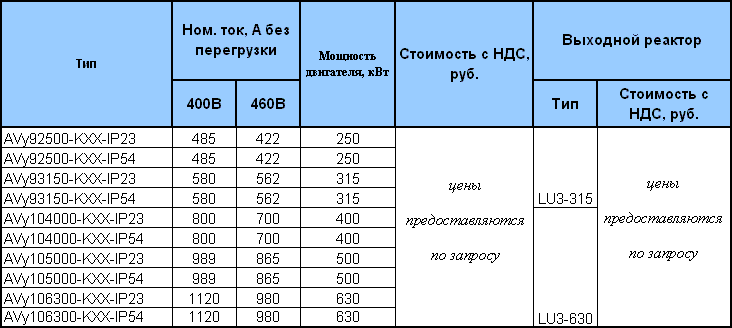

3.3. Преобразователь частоты AVу шкафного исполнения мощностью 250-630 кВт
Примечания:
- шкаф представляет собой конструктивно законченный блок и включает в себя выпрямитель и инвертор, автоматические выключатели защиты силовых цепей и цепей управления, входной реактор, вентиляторы охлаждения.
- для ПЧ требуется установка выходного реактора при длине выходной линии (от ПЧ до двигателя) более 20 м;
- шкафное исполнение, степень IP указана в коде ПЧ.
|
