СИСТЕМА УПРАВЛЕНИЯ ДИЗЕЛЬ-ГЕНЕРАТОРОМ СУДГ
НАЗНАЧЕНИЕ
Система автоматического управления дизель-генератором СУДГ предназначена для автоматизации второй степени по ГОСТ 14228-80 ряда дизель-генераторов с приводными двигателями от 800 до 3600 кВт. Генератор имеет бесщеточную систему возбуждения, которая состоит из синхронного бесщеточного возбудителя и автоматического регулятора возбуждения, который встроен в щит управления дизель-генератором.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
| -СУДГ |
-XXX |
-XXX |
| |
|
Напряжение дизель-генератора, кВ |
| |
|
Мощность дизель-генератора, кВт |
| |
|
Система управления дизель-генератором |
 |
Рис. 1 Система управления СУДГ-1000-6,3 для дизеля 8ЧН32/40
(ОАО "РУМО" г. Н. Новгород) и генератора ГСД-1000-1000
(ОАО ХК "Привод", г. Лысьва) |
Щит управления дизель-генератором со встроенным автоматическим регулятором возбуждения и синхронизатором обеспечивает:
запуск приводного двигателя от кнопки "Пуск";
выполнение алгоритмов запуска и останова приводного двигателя;
начальное возбуждение генератора;
номинальные и перегрузочные режимы работы генератора;
ручное и автоматическое регулирование напряжения генератора (уставку напряжения) в пределах от минус 10 до плюс 5% номинального значения при номинальной нагрузке и на холостом ходу;
включение генератора на параллельную работу методами самосинхронизации при скольжении не более 5 %, ручной точной синхронизации;
включение генератора на параллельную работу методом автоматической точной синхронизации;
установку статизма, внешних характеристик по реактивному току в пределах уставки с допустимым отклонением +1%;
поддержание задаваемого уставкой напряжения на выводах генератора с точностью не хуже 1% относительно установленной статической характеристики. При этом величина статизма регулирования по реактивному току может устанавливаться в диапазоне от 0 до 10%;
форсировку тока возбуждения до заданных значений по кратности при возмущениях, вызвавших снижение напряжения на выводах генератора на 10-20% и более;
устойчивое регулирование тока возбуждения генератора при резкопеременных нагрузках, вплоть до отдельных набросов нагрузки, вызванных одновременным включением асинхронных двигателей с общей мощностью до 30% номинальной мощности генератора;
устойчивое распределение реактивной мощности без использования группового регулирования или поперечных уравнительных связей между несколькими, параллельно включенными на уровне генераторного напряжения генераторами соизмеримой мощности;
гашение поля генератора в аварийных режимах;
остановку приводного двигателя с помощью кнопок Стоп" или "Аварийный стоп";
защиту генератора: от повышенного напряжения на статоре, от перегрева сердечника и обмоток статора, подшипника, от перегрузок по току свыше 10%, от обратного потока мощности, от повреждений в системе возбуждения генератора, от потери возбуждения, от пробоя вентиля вращающегося преобразователя, от коротких замыканий в цепи якоря возбудителя, от резкого увеличения нагрузки свыше 25%;
защиту приводного двигателя (остановку) по сигналам от датчиков приводного двигателя: от низкого давления масла, от высокой температуры воды, от высокой температуры масла, от высокой температуры (резерв), от высокой частоты вращения (разнос);
предусмотрено запоминание и расшифровка причин остановки двигателя;
измерение: напряжения статора; частоты тока статора, тока статора в одной фазе, тока возбуждения бесщеточного возбудителя, активной мощности, реактивной мощности, температуры обмотки статора и подшипника;
световую сигнализацию режимов работы и аварии;
предупредительную сигнализацию предварительного состояния приводного двигателя;
учет наработки при помощи счетчика моточасов;
питание электронных приборов напряжением 24В постоянного тока мощностью 100Вт;
предварительный прогрев двигателя.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СУДГ-1000-6,3
| Общие |
| Климатическое исполнение |
УХЛ4 |
| Степень защиты |
IP21 |
| Регулятора возбуждения |
| Номинальный выходной ток |
6.3 A |
| Номинальное выходное напряжение |
75 В |
| Кратность форсировки по току и напряжению возбуждения, о.е., не менее |
2.5 |
| Напряжения питания цепей переменного тока |
85…265 В |
| Потребление мощности по цепям переменного тока |
| в номинальном режиме не более |
450 Вт |
| в режиме форсировки не более |
3,000 Вт |
| Частота источника питания |
50+5 Гц |
| Напряжение источника питания |
220 V |
| Синхронизатора |
| Напряжение измерительных цепей по каналам напряжения генератора и сети, номинальное |
105 V +20% |
| Макс. допустимая разность напряжения генератора и сети |
3% |
| Макс. допустимая частота скольжения для включения генератора в сеть |
0.1…0.5 Hz |
| Диапазон времени опережения включения выключателя |
0…1.0 sec |
Система управления дизель-генератором СУДГ выполнена в небольшом шкафу навесного исполнения. СУДГ со встроенным автоматическим регулятором возбуждения получает сигналы от дизель-генераторной установки ДГУ и реализует алгоритмы управления приводным двигателем, возбудителем, а также выполняет необходимую аварийно-предупредительную сигнализацию и защиты. Информация о текущем состоянии ДГУ, информация по управляющим параметрам и ряду других параметров подробно отображается на сенсорной панели оператора. СУДГ изготовлена на базе современной микропроцессорной техники, что повышает ее надежность и позволяет полностью избежать элементов, изменяющих со временем свои параметры и как следствие параметры системы.

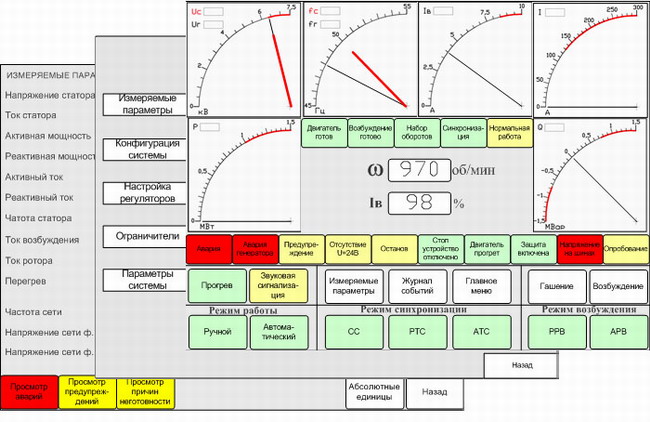

Применение сенсорной панели оператора в составе СУДГ позволяет существенно снизить количество органов управления на шкафу, увеличить объём отображаемой информации о состоянии ДГУ, сделать работу с изделием удобной и доступной. Сенсорная панель оператора позволяет осуществлять многоуровневый доступ к информации о текущих параметрах системы, журналу событий с записями всех параметров системы на момент возникновения события, а также выполнять настройку параметров оперативными службами и (или) инженерным составом, таким образом, обеспечивается надежность в работе и удобство в обслуживании ДГУ.
Опционально, системой управления СУДГ могут быть реализованы следующие функции:
Управление группой ДГУ;
Автоматическое распределение активной и реактивной мощности в группе при параллельной работе на сеть или автономную нагрузку;
Автоматический пуск электростанций находящихся в резерве при дефиците мощности;
Автоматический останов части работающих электростанций при избытке мощности;
Дистанционное управление и контроль любой электростанции в группе по цифровому интерфейсу.
|
|
|
